800G误码仪

所属分类：

qy·球友会(中国)800G高速误码测试仪是一款针对于多通道PAM4和NRZ应用的高速信号误码性能分析仪，可支持8x106Gb/s PAM4信号测试，设备包含8路PPG，8路ED收发端信号可同时或者独立工作。 发端包含多级预加重调节模式，可针对PAM4信号进行眼型调节等功能，支持FEC功能KP4 FEC协议，Symbol Errors分析功能。

  • 产品详情
  • 特点
  • 规格
  • 下载
    • 商品名称: 800G误码仪
    • 型号: PSS BERT1A883
    • 描述: 支持8路24.33~56.25GBd NRZ/PAM4信号测试

    qy·球友会(中国)800G高速误码测试仪是一款针对于多通道PAM4和NRZ应用的高速信号误码性能分析仪，可支持8x106Gb/s PAM4信号测试，设备包含8路PPG，8路ED收发端信号可同时或者独立工作。 发端包含多级预加重调节模式，可针对PAM4信号进行眼型调节等功能，支持FEC功能KP4 FEC协议，Symbol Errors分析功能。

    应用
    1、多通道高速模块收发测试；
    2、器件研发生产测试；
    3、AEC、AOC、DAC线缆测试；



    特点
    1、多通道选择：最高支持8通道独立或同时工作；
    2、PAM4速率选择：支持24.33~56.25GBaud，可定制；
    3、多码型选择：PRBS7/9/11/13/15/23/31/58、PRBS7~58Q、SSPRQ、User pattern等；
    4、发端支持预加重功能，收端支持均衡功能；
    5、信号上升下降时间短，低抖动；
    6、KP4 FEC功能，Symbol Errors错误分布解析；

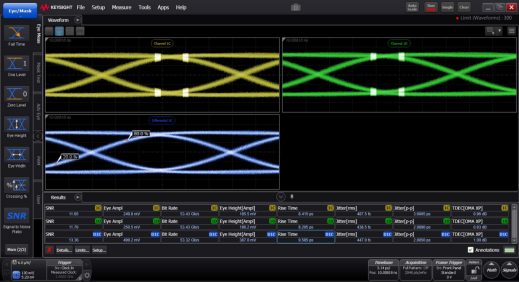

    53Gbps PRBS13

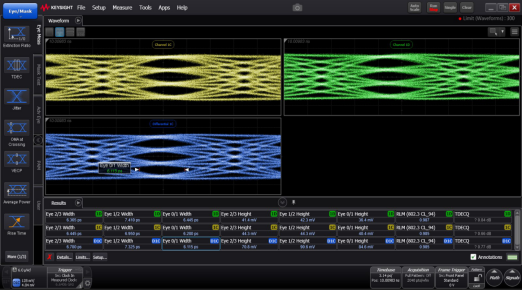

    53Gbaud PRBS13Q

    FEC Monitor


    规格



  • •多通道选择：最高支持8通道独立或同时工作

    •PAM4速率选择：支持24.33~56.25GBaud，可定制

    •多码型选择：PRBS7/9/11/13/15/23/31/58、PRBS7~58Q、SSPRQ、User pattern等等

    •发端支持预加重功能，收端支持均衡功能

    •信号上升下降时间短，低抖动

    •KP4 FEC功能，Symbol Errors错误分布解析

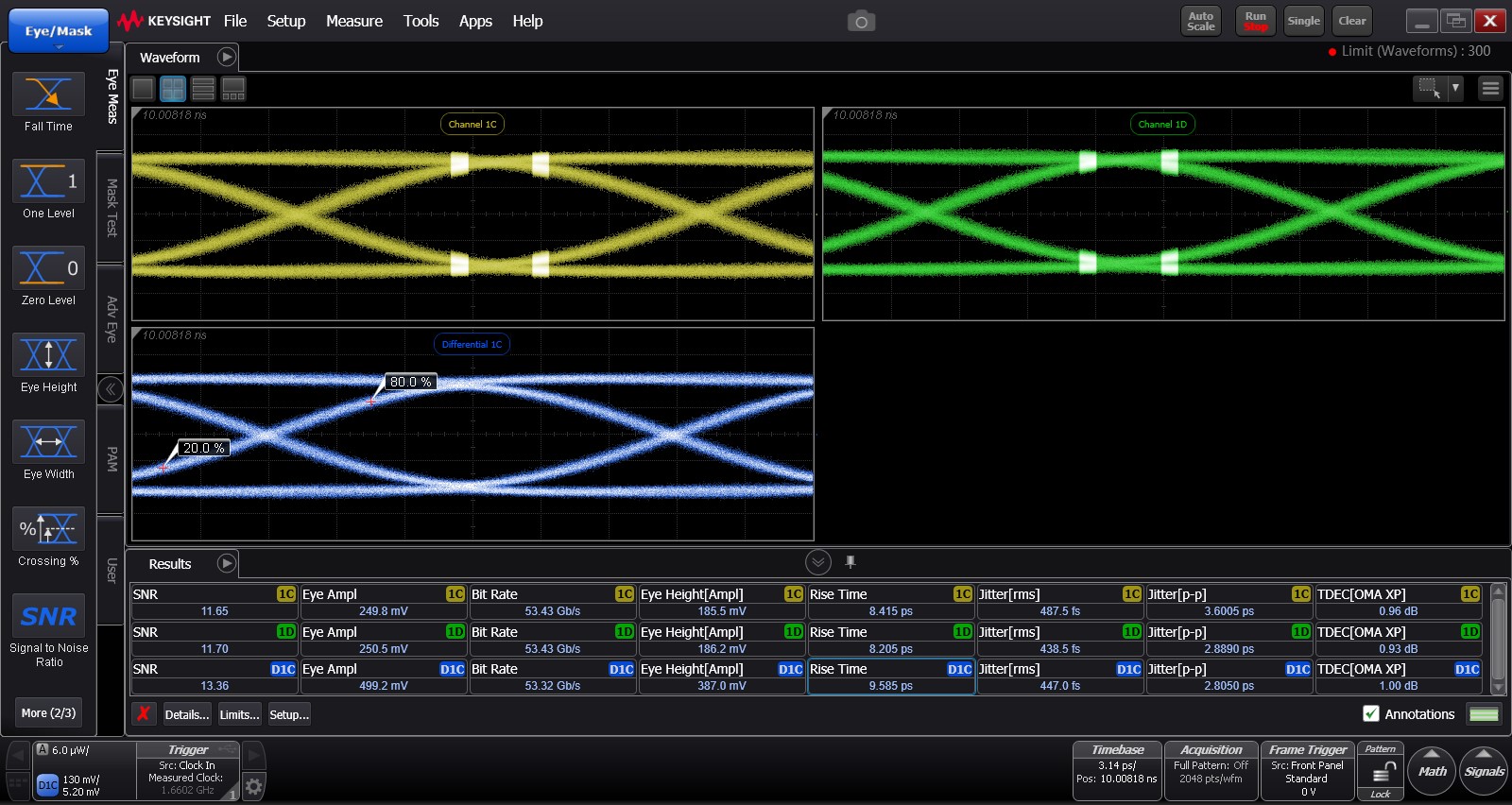

    53Gbps PRBS13

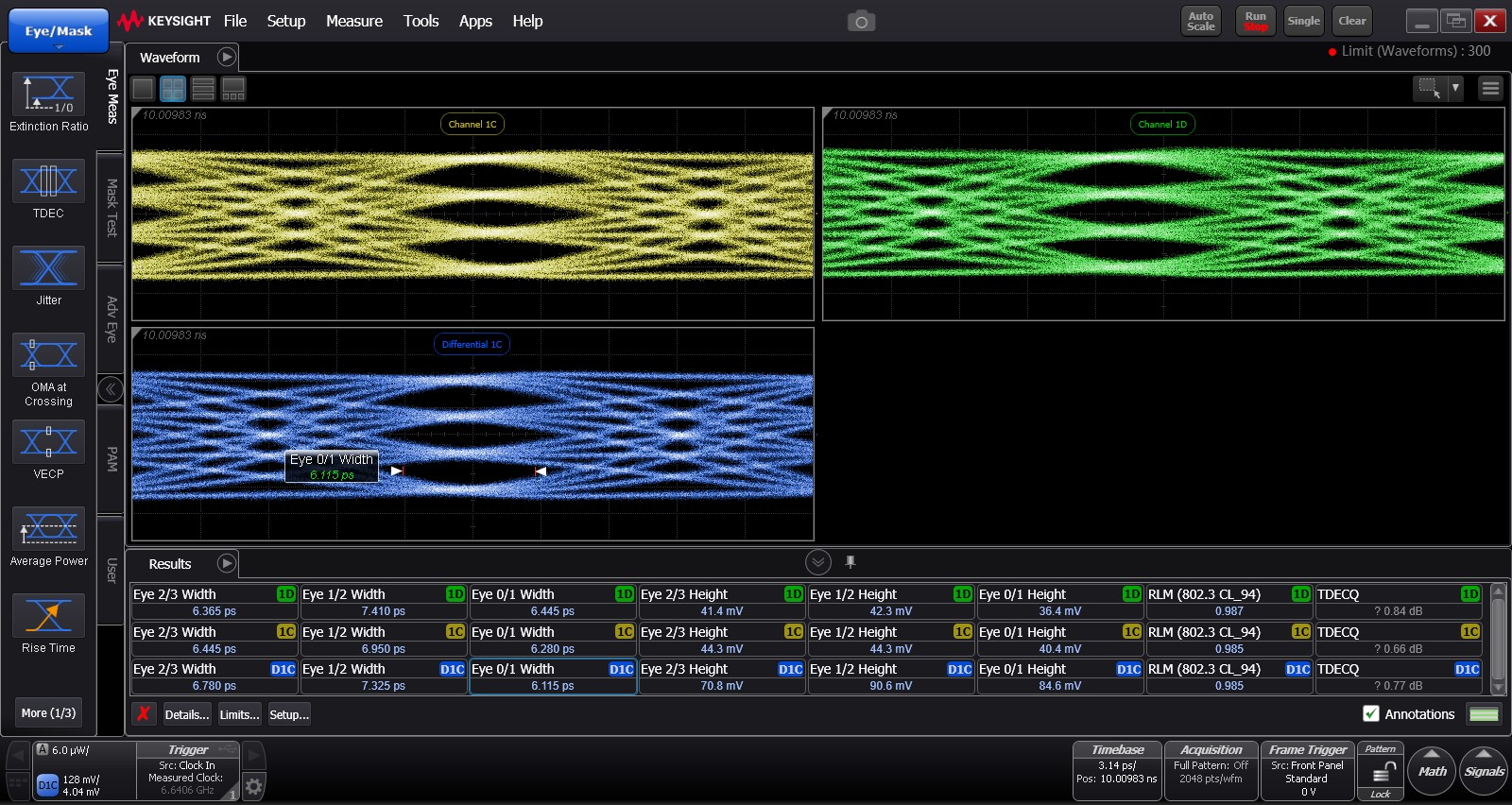

    53Gbaud PRBS13Q

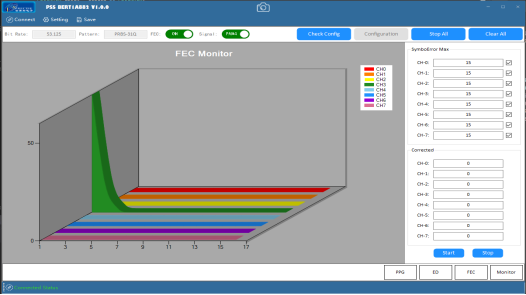

    FEC Monitor

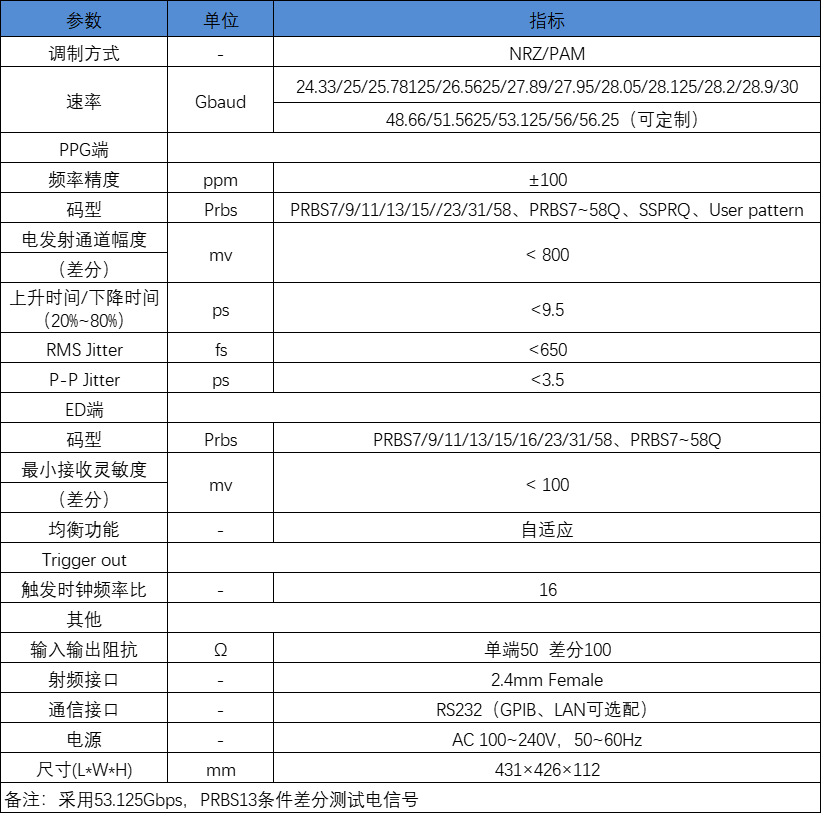

  • 参数

    单位

    指标

    调制方式

    -

    NRZ/PAM

    速率

    Gbaud

    24.33/25/25.78125/26.5625/27.89/27.95/28.05/28.125/28.2/28.9/30/

    48.66/51.5625/53.125/56/56.25（可定制）

    PPG端



    频率精度

    ppm

    ±100

    码型

    Prbs

    PRBS7/9/11/13/15//23/31/58、PRBS7~58Q、SSPRQ、User pattern

    电发射通道幅度

    （差分）

    mv

    < 800

    上升时间/下降时间（20%~80%）

    ps

    <9.5

    RMS Jitter

    fs

    <650

    P-P Jitter

    ps

    <3.5

    ED端



    码型

    Prbs

    PRBS7/9/11/13/15/16/23/31/58、PRBS7~58Q

    最小接收灵敏度

    （差分）

    mv

    < 100

    均衡功能

    -

    自适应

    Trigger out



    触发时钟频率比

    -

    16

    其他



    输入输出阻抗

    Ω

    单端50  差分100

    射频接口

    -

    2.4mm Female

    通信接口

    -

    RS232（GPIB、LAN可选配）

    电源

    -

    AC 100~240V，50/60Hz

    尺寸(L*W*H)

    mm

    431×426×112

    备注：采用53.125Gbps，PRBS13条件差分测试电信号
