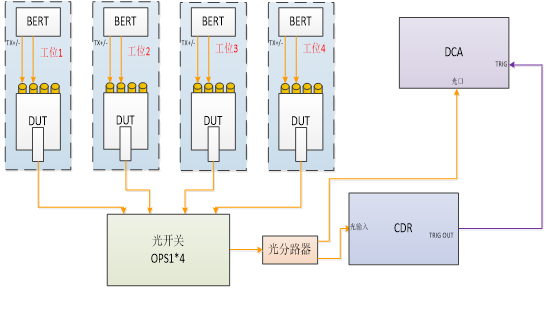

应用
1、光模块测试；
2、光电测试环境时钟提取；
特点
1、多速率测试，覆盖25.78Gbps~28.05Gbps NRZ信号、25.78baud~28.9Gbuad PAM4信号；
2、宽范围波长，支持800~1650nm波长范围；
3、随机抖动低，锁定速度快，支持自动锁定；
4、单多模兼容，接口FC/PC；
5、高精度检测范围，光信号最低支持-10dBm；
6、恢复的Clk频率可调，最高支持32分频支持设备按键操控，显示屏数据显示，不需外接电脑；
7、支持设备程控，给予二次开发接口规格
参数 单位 最小值 典型值 最大值 备注 技术参数 输入速率范围 25.78Gbps 28.05Gbps NRZ 25.78baud 28.9Gbuad PAM4 光信号输入范围 dB -10 0 SM/MM 时钟输出幅度 mV 200 700 差分幅度 恢复时钟分频比 1/2,1/8,1/32,1/40 光接口 FC/UPC（62.5/125um） 电接口 SMA（3.5mm） 其他 额外功能 按键支持，显示屏 通讯接口 RS232 工作储存温度 ℃ 0～40 工作电压 AC100V～240V,50~60HZ 尺寸 mm 370×216×104mm 质保期 年 1 -
•多速率测试，覆盖24.33~28.05GBd NRZ/PAM4速率
•宽范围波长，支持800~1650nm波长范围
•随机抖动低，锁定速度快，支持自动锁定
•单多模兼容，接口FC/PC（50/125um）
•高精度检测范围，光信号最低支持-10dBm
•恢复的Clk频率可调，最高支持32分频
•支持设备按键操控，显示屏数据显示，不需外接电脑
•支持设备程控，给予二次开发接口
-
参数
单位
最小值
典型值
最大值
备注
技术参数
输入速率范围
25.78Gbps
28.5Gbps
NRZ
25.78GBd
28.5GBd
PAM4
光信号输入范围
dB
-10
0
SM/MM
时钟输出幅度
mV
200
700
差分幅度
恢复时钟分频比
1/2,1/8,1/32,1/40
光接口
FC/UPC（50/125um）
电接口
SMA（3.5mm）
其他
额外功能
按键支持，显示屏
通讯接口
RS232
工作储存温度
℃
0～40
工作电压
AC100V～240V,50/60HZ
尺寸
mm
370×216×104mm
质保期
年
1
